Fivehead II (nom provisional)

Aquest transceptor de 20m USB és una prova de concepte derivada del Fivehead de 2011.
Volia veure si era capaç de dissenyar i construïr un transceptor monoplaca, excepte el VFO

Placa de circuit.

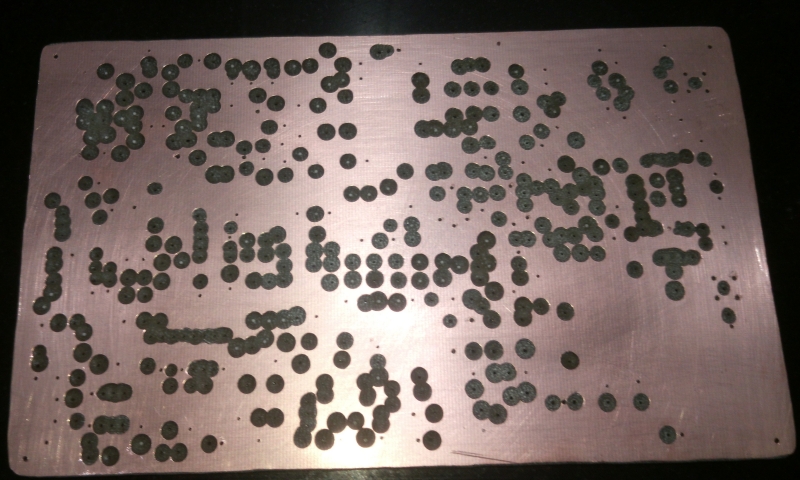

Feta artesanalment amb una mini-fresadora CNC contralada per arduino. La cara de massa es va fer a ma, eliminant el coure amb un Dremel i una fesa esfèrica.

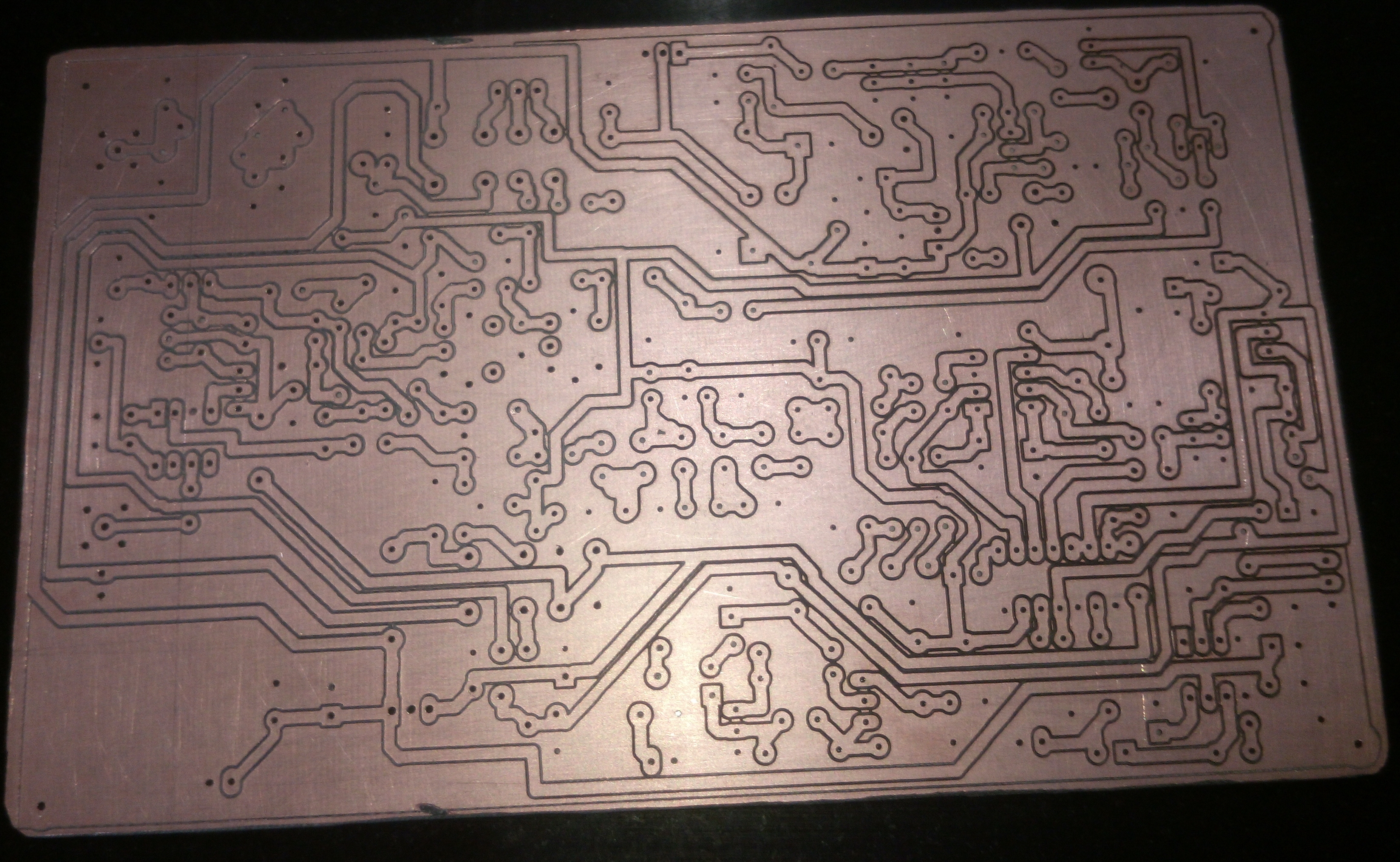

circuit imprès


circuit imprès

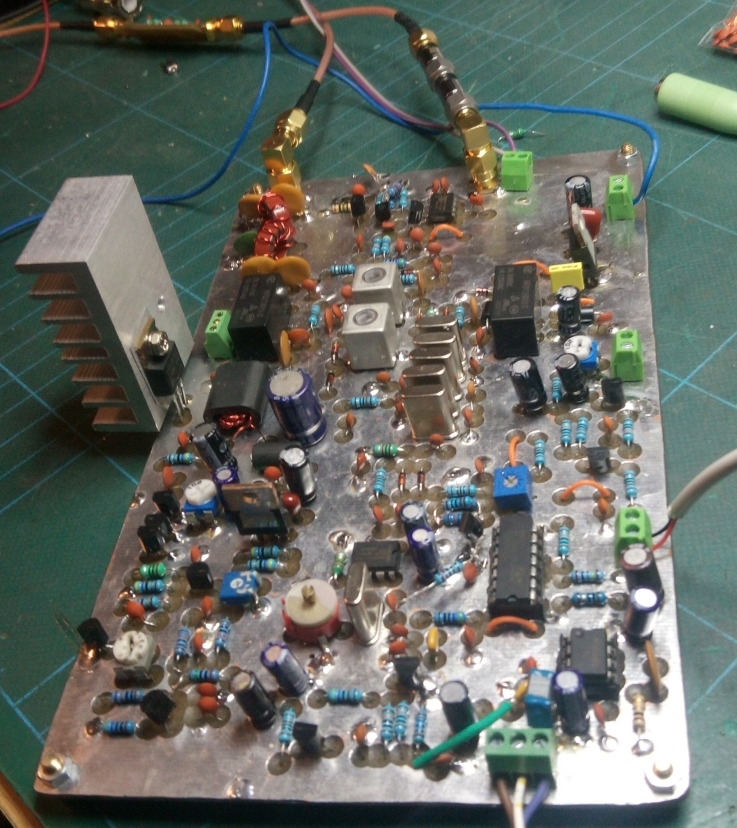

Placa amb els components intal.lats

circuit imprès

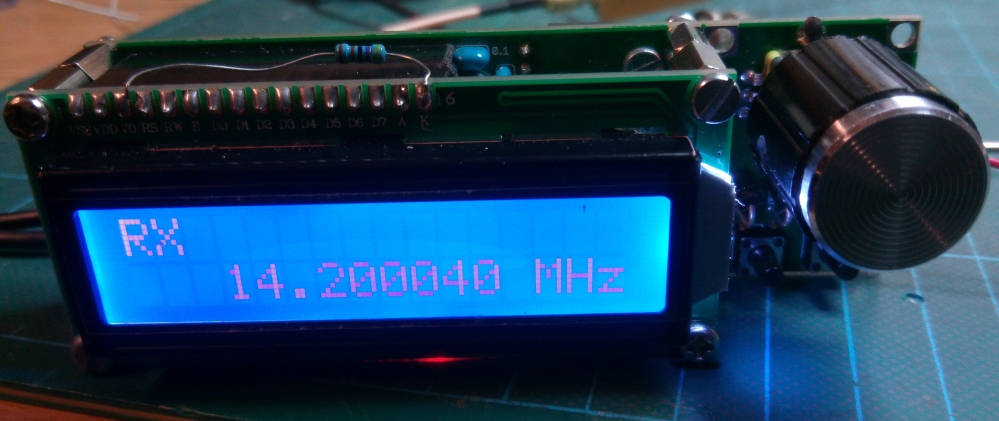

VFO basat en DDS AD9850

VFO

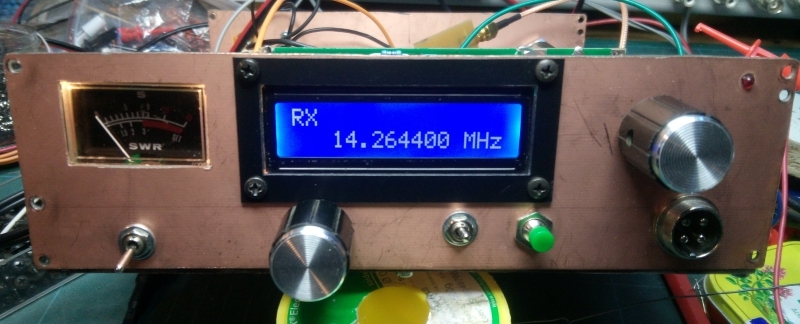

El producte acabat.
És una prova de concepte, no pretèn ser un equip operatiu, per això la caixa de circuit imprès

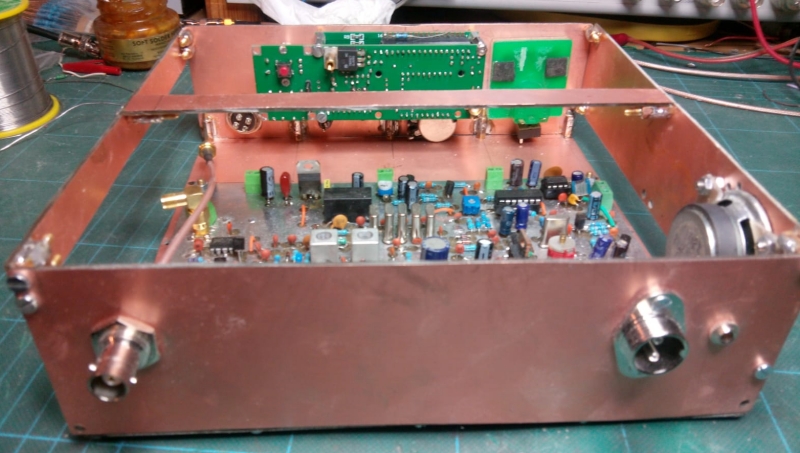

Fivehead 2

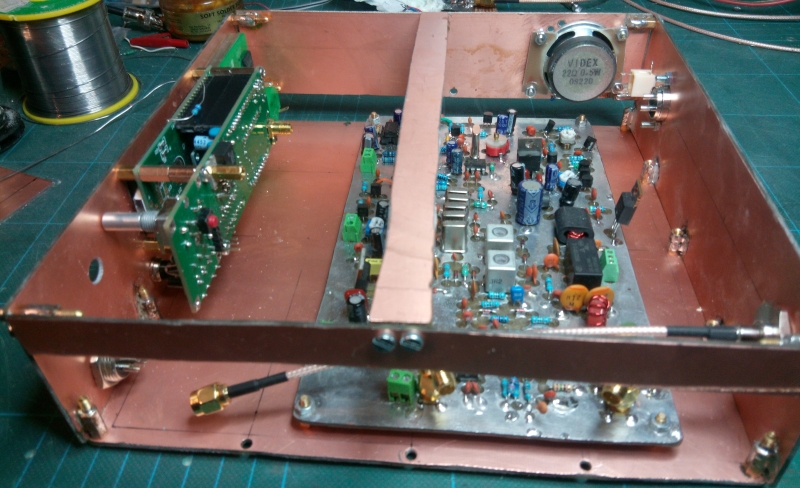

Fivehead 2

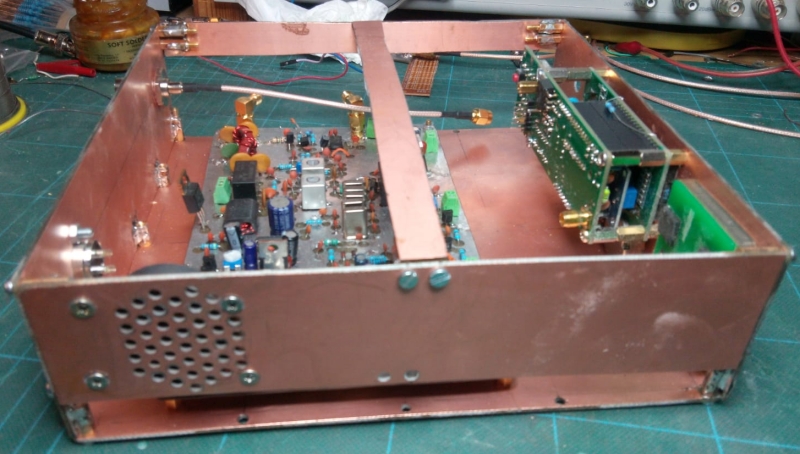

Fivehead 2


Fivehead 2


Primera recepció

Video de la primera prova de recepció (37MB).
