Fivehead

Transceptor de 20m USB basat en el kit de Walford Electronics.

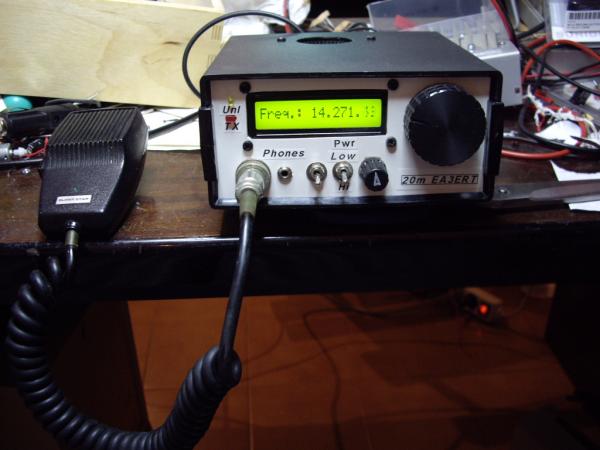

exterior fivehead

El transceptor té arquitectura superheterodina i està basat en una freqüència intermitja de 8MHz i un VFO de 6MHz.

esquema blocs fivehead

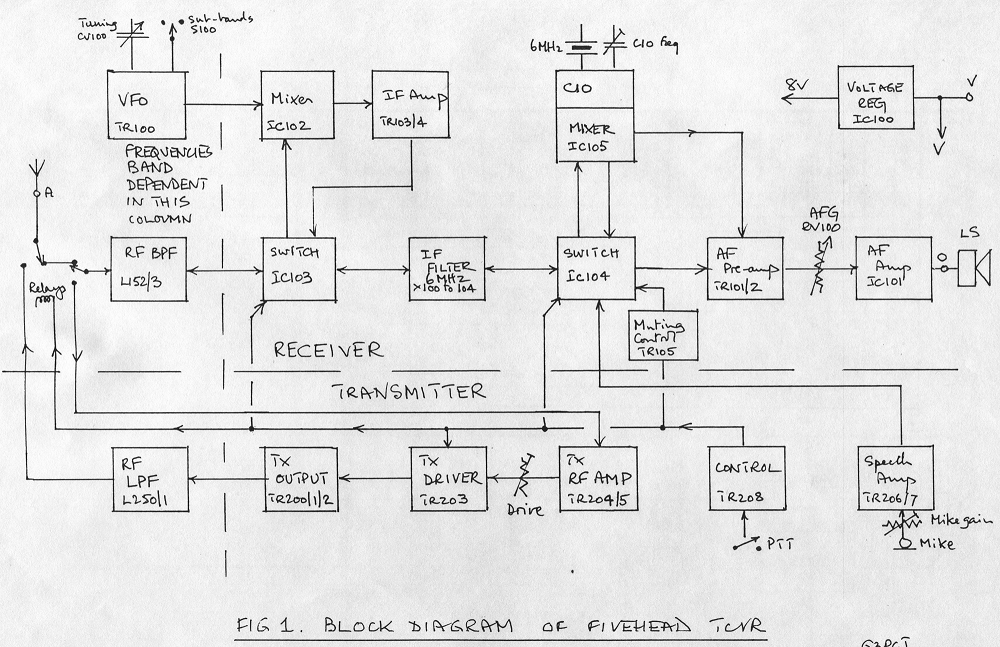

Esquema de blocs.

esquema receptor fivehead

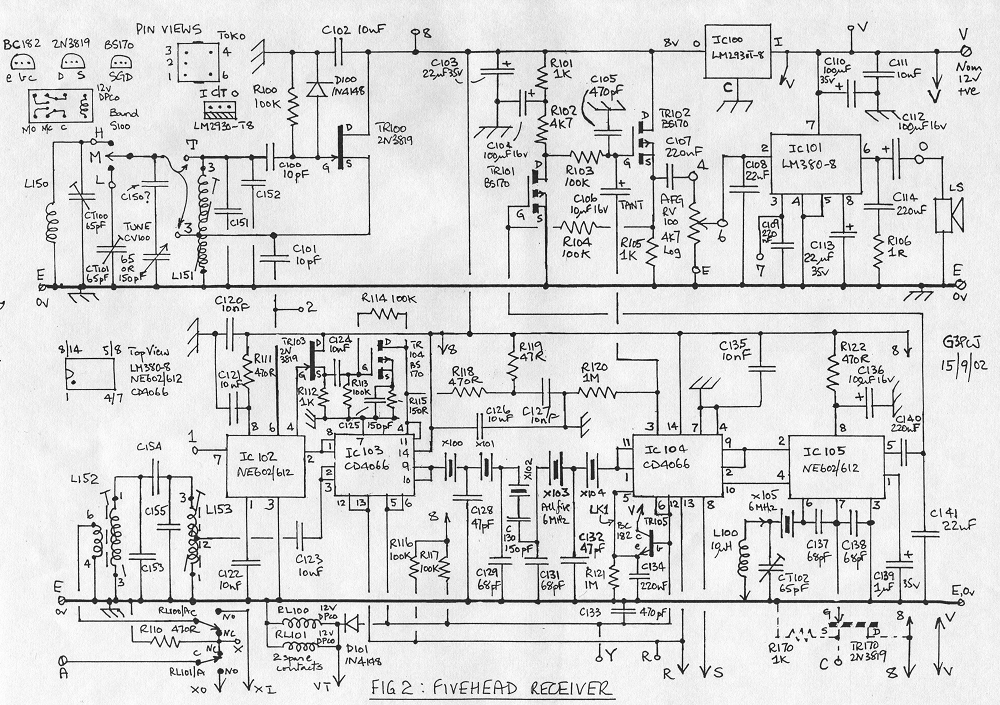

Esquema elèctric del receptor.

esquema transmissor fivehead

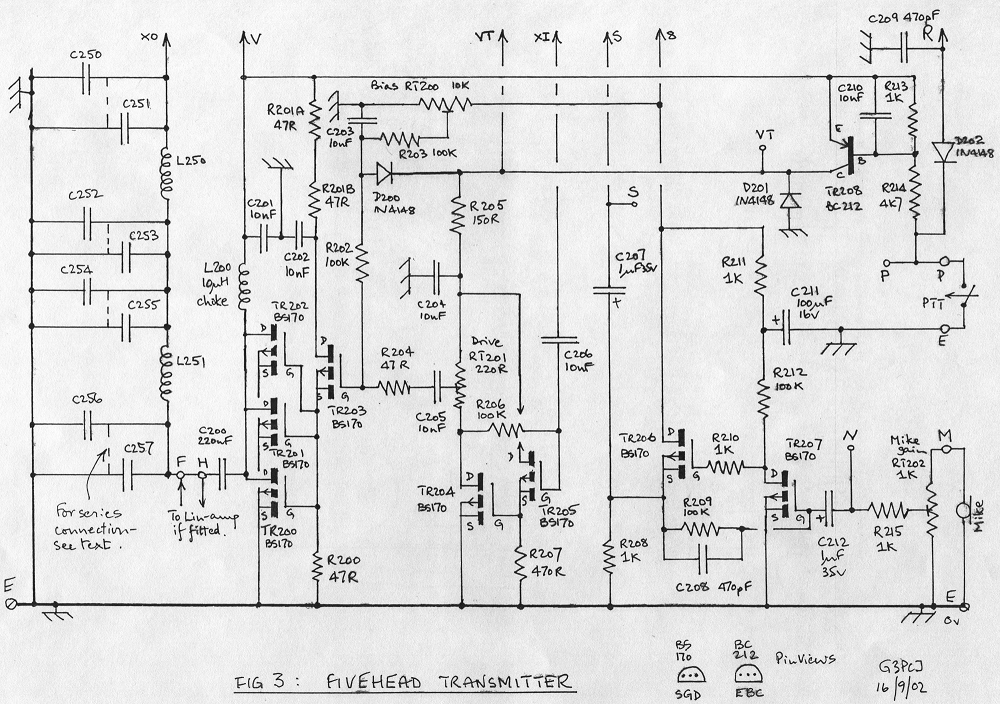

Esquema elèctric del transmissor.

esquema transmissor fivehead
