Micro de peu pel Fivehead

Aquest micro incorpora a la base el processador de RF de Walfor Electrònics.

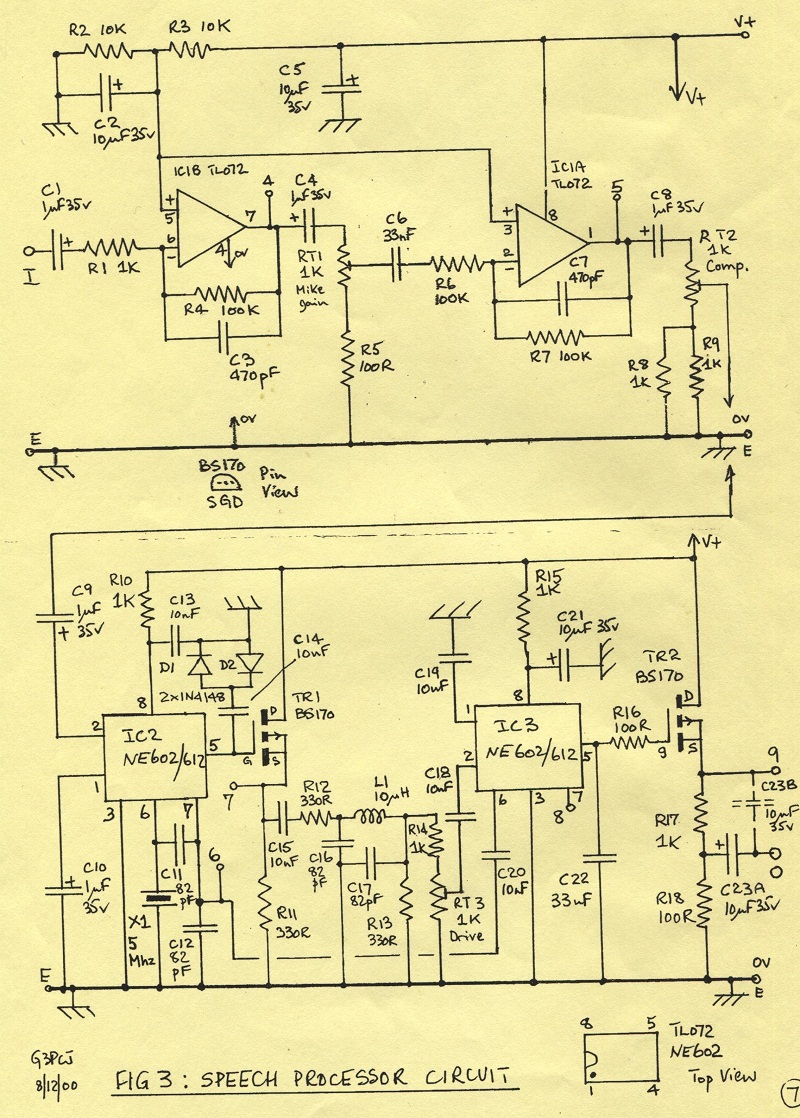

esquema processador rf

Esquema elèctric.
Com podeu veure és un modulador balancejat de 5MHz fet amb un NE602, el senyal es retalla amb dos diodes en antiparal.lel i després de passar per un filtre passa-baixos es demodula en un detector de producte format per un segon NE602-

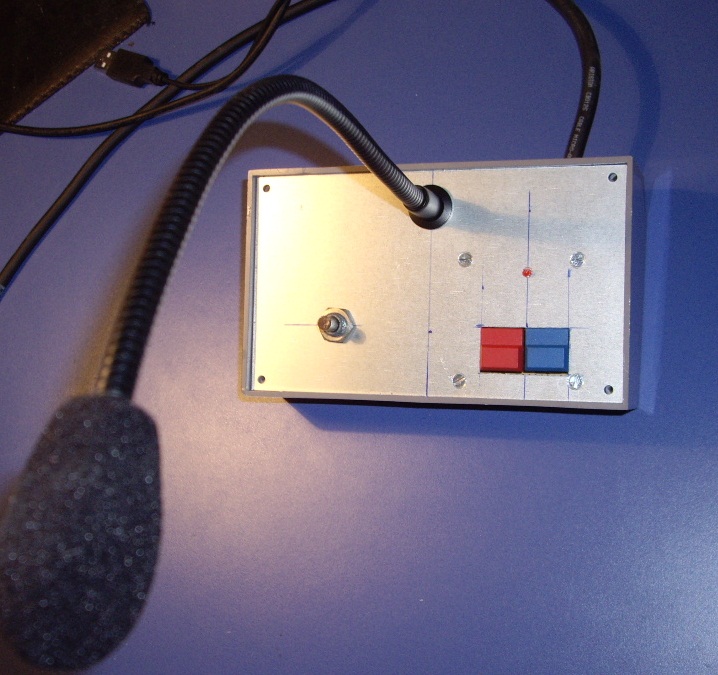

micro manca acabat exteriror

Micro a manca de l'acabat exterior.

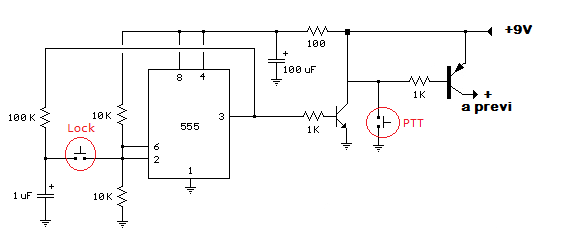

esquema ppt lock

Els botons de PTT estan fets amb dues tecles sense enclavament. El tacte és molt agradable d'operar.
L'enclavament de transmissió "PTT Lock" es fa amb un NE555 i un transistor d'acord amb aquest esquema.
Aneu alerta, però, amb la capacitat de corrent i tensió del transistor si heu de conmutar algun equip a làmpades.

Manual de muntatge .pdf (547KB)

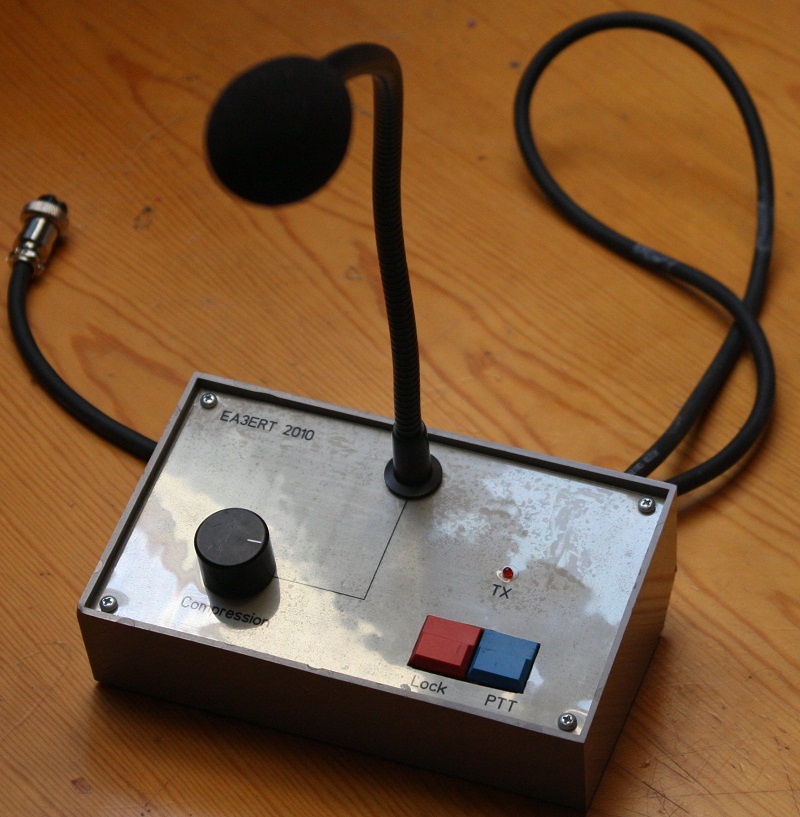

micro acabat

El producte Final
