WPX SSB 2015
domingo 29 marzo 2015
EA3GHS

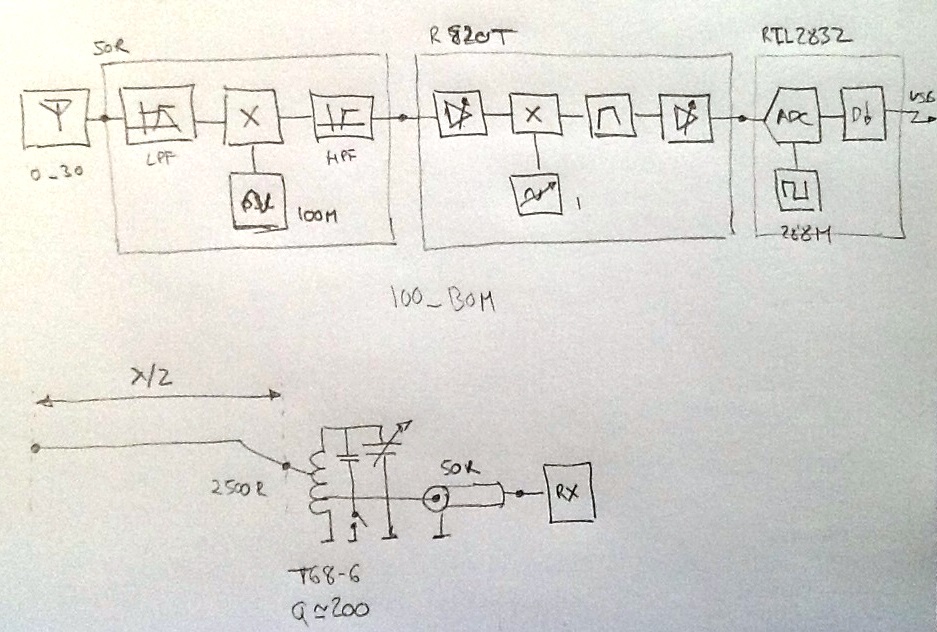

DESCRIPCION SISTEMA RECEPTOR
====================================================================================
* antena
	1) telescopica
	2) dipolo 10 metros longitud alimentado por un extremo
* conversor
    pasobajos entrada 3.5..52MHz@-1dB
    anillo diodos PLO +7dBm IP3 15dBm G-5dBm, oscilador 100mhz
    pasoalto salida 103..152MHz
* integrado sintonizador vhf uhf rafael micro R820T
	lna
	mezclador+oscilador (27MHz .. 1850MHz)
	amplificador
	out=Low-IF 3.57 MHz (solo se usa ADC in-phase)
* conversor realtek rtl2832
	dos AD 8bits/28.8Msps
	IQ digital down converter
	decimation
	transferencia USB
* cpu ODROID U3
* software librtlsdr
* software SDR# v100133
	control manual de ganancia (AGC desactivado)

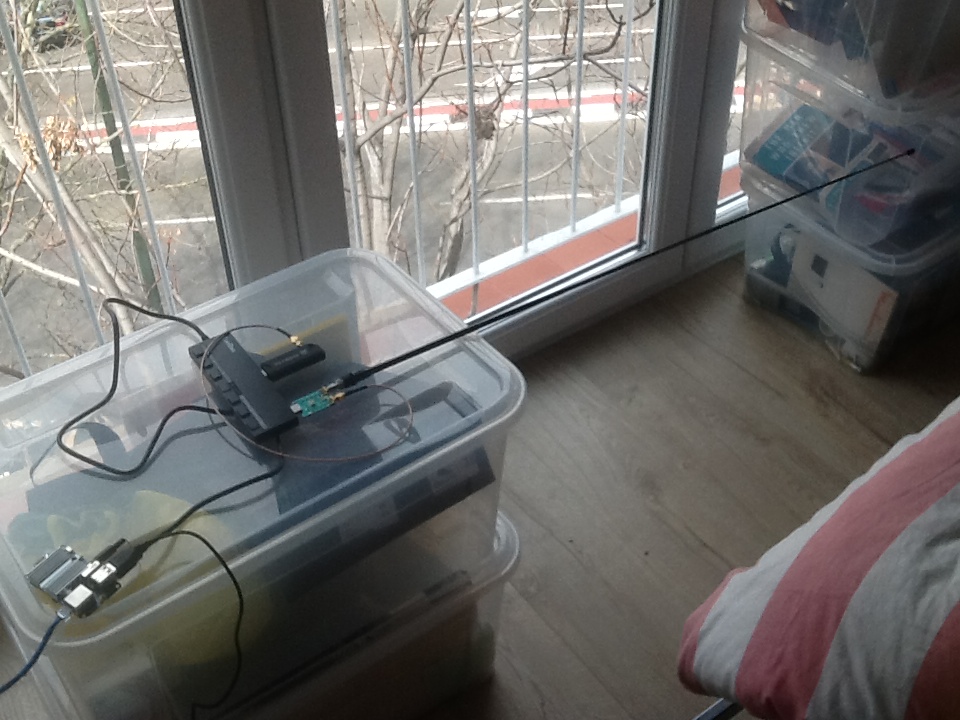

antena telescopica 1m conectada a la entrada de 50R del receptor
====================================================================================
1437z

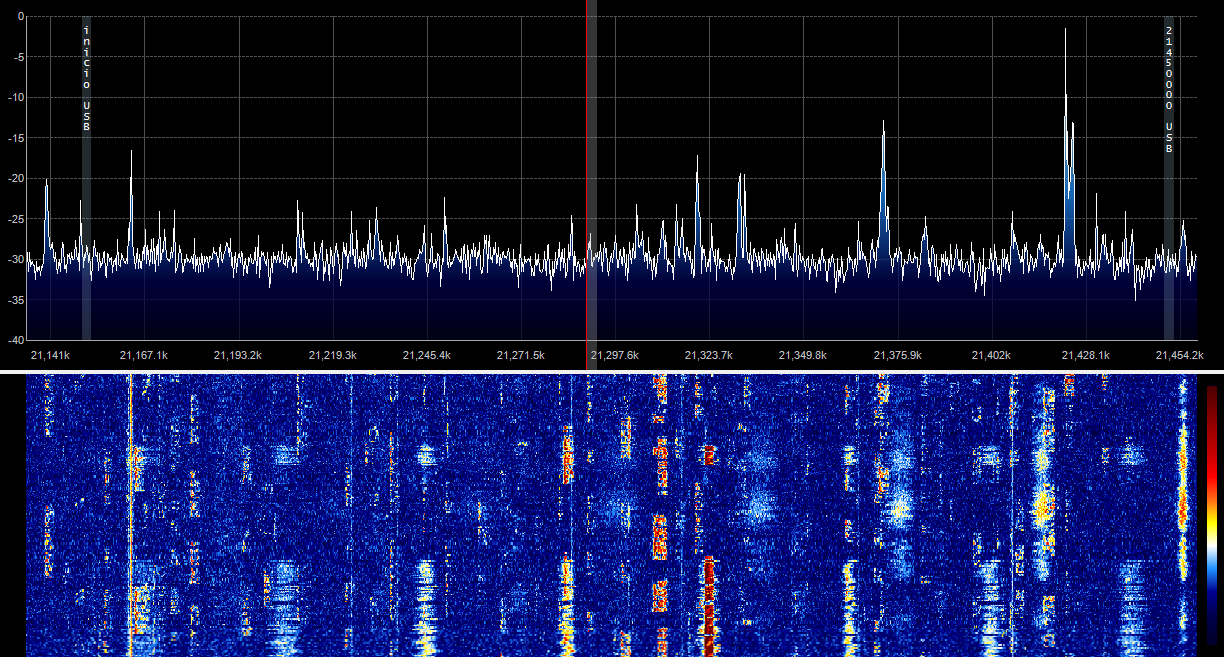

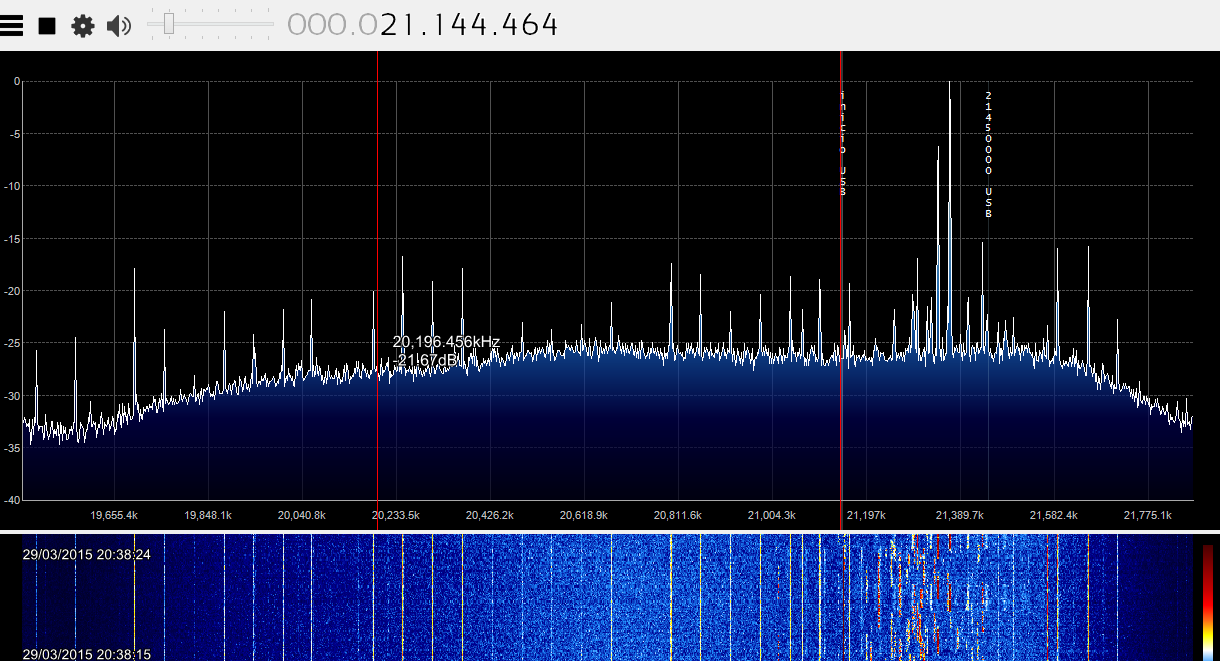

21mhz
-----
-30dbm nivel ruido

it9led
yp3a
yp7p
dk65darc enviar qsl
oe3k
ii9p
it9xtp
it9ewr
ok8nm
ea4ak
ik7cmy

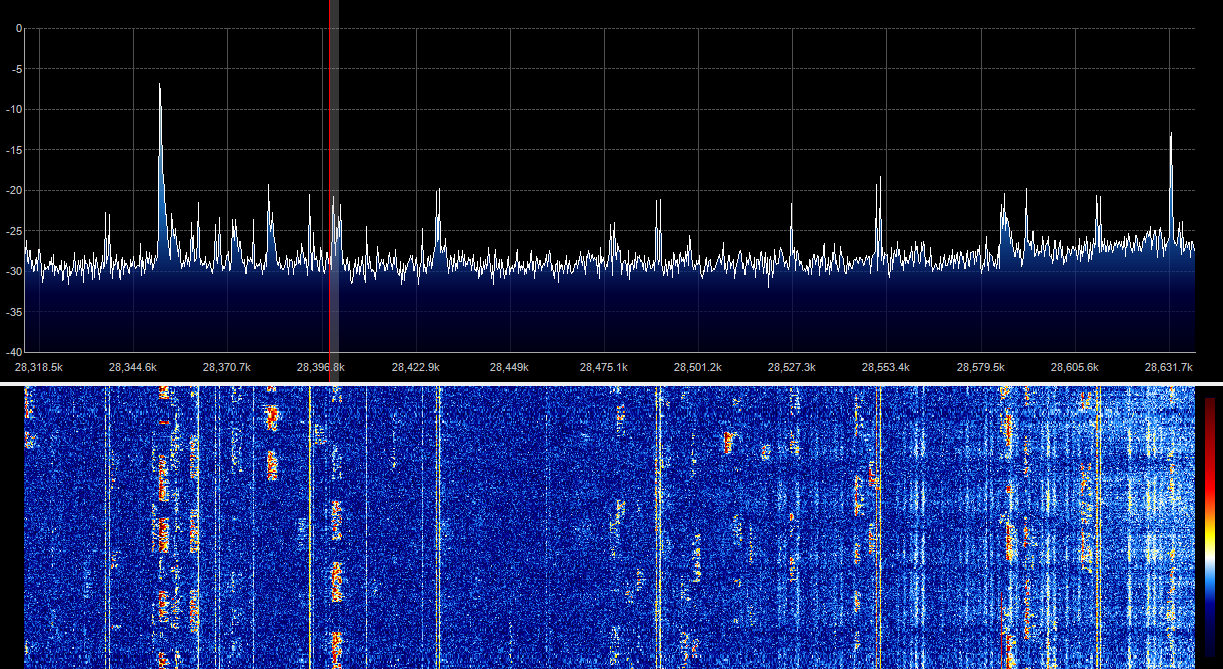

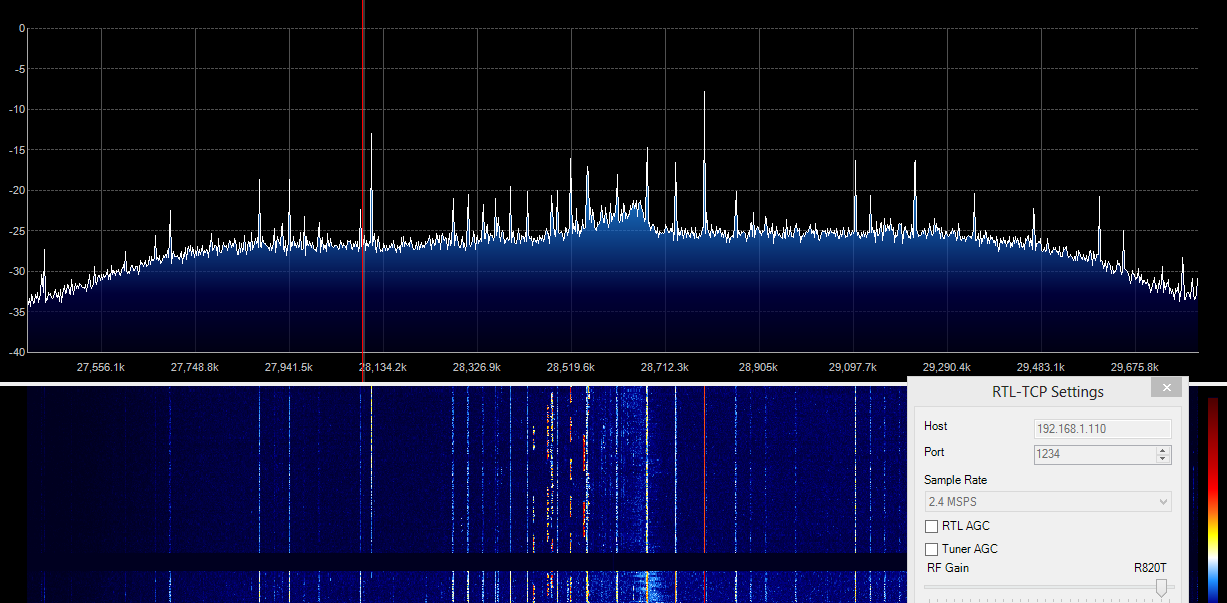

28mhz
-----
-30dbm nivel ruido

og9x
lz4tx
d4c
uv5v
sx9c




en las bandas de 7 14 y 18MHz, habia pocas señales

14mhz
-----
-30dbm ruido
cn2aa

18mhz
-----
-30dbm
i5yyy

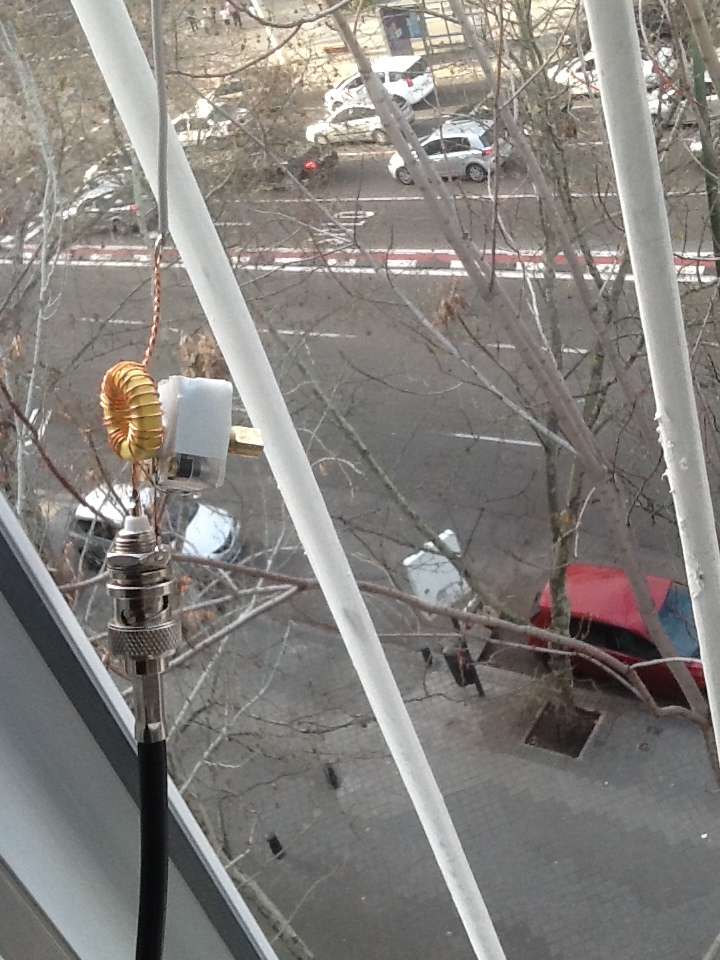

circuito adaptador 50R a dipolo alimentado por un extremo 7..28MHz
====================================================================================

NUCLEO FERRITA T68-6 22 espiras
toma   50R: espira  2
toma 2500R: espira 14

condensador variable 22-150pF
condensador fijo 150pF para la banda de 40metros








hilo 10metros largo alimentado por un extremo con transformador resonante ajustable
====================================================================================
14mhz
1718z
-----
f4fvq
s53o
cs2c
i4fwn
ed7r
ik0phy
9a1a
sx9c
cn2aa
1533z
es5tv
ii9p
in3znr
s56m
ik0phy
m4u
yt1t
4u0itu
iz8epx
ii0x
1800z
ik2ycw
s57pkt

1712z


1951z


2127z

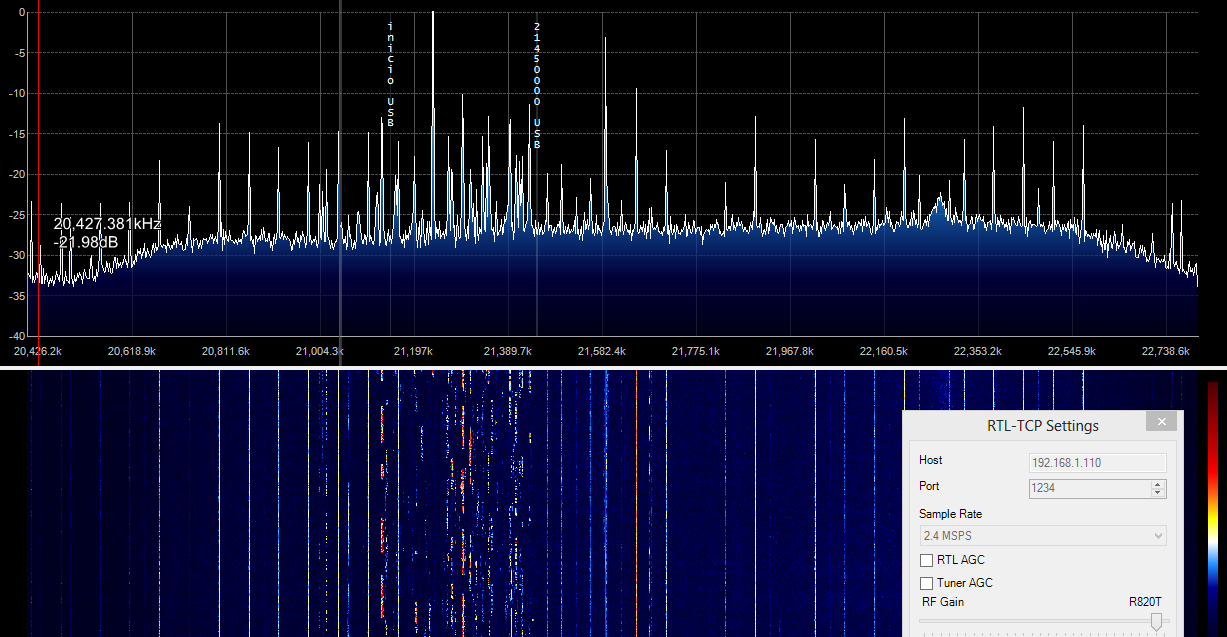

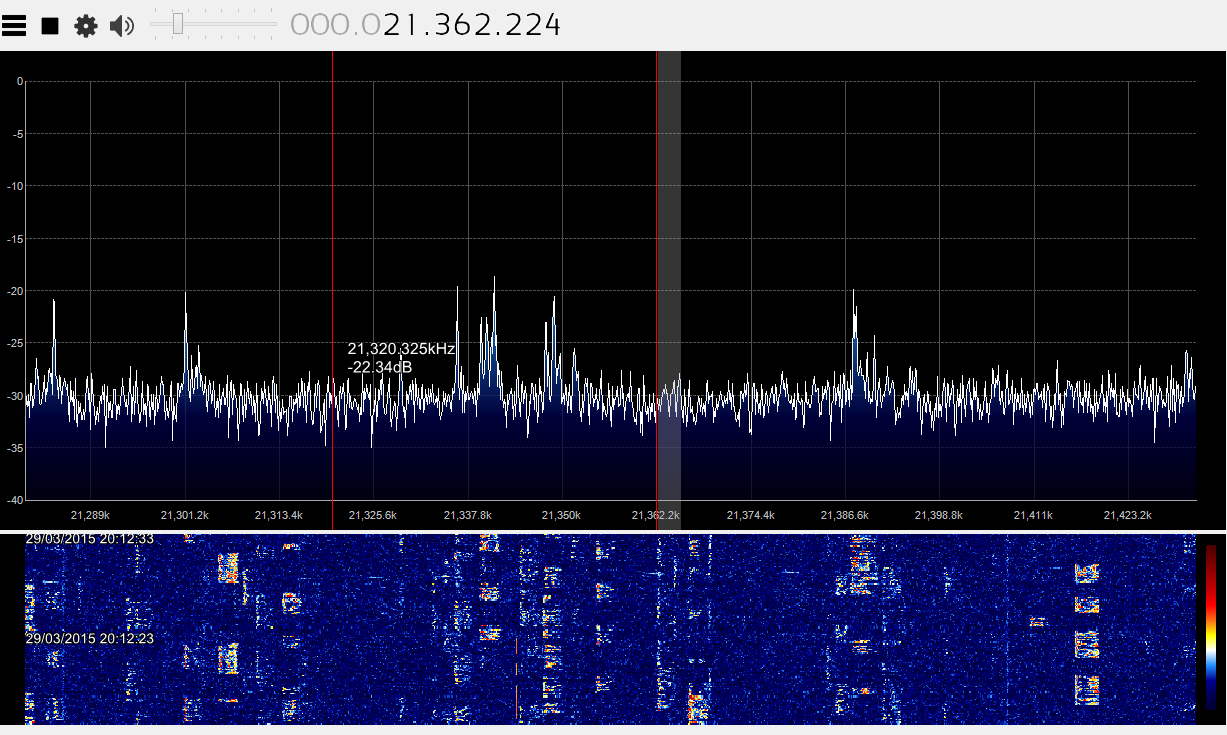

21mhz
1815z
-----
ok8nm
oe3k
e7dx
dm0y
ii9p
it9xtp
iz8epx
yp3a
9a0w
s54zz
lz9w
it9xtp
oe3k
it9ewr
ol7m
s50a
1836z
oh1f
9a0w
sn2w
sv9cvy
d4c
us5d
sp2ktp
dm0y
ct9/r9dx





1939z
7mhz
-----
ik2ycw
cn2aa

recepcion muy deficiente
intermodulacion con 20metros?
antena no resonante, ajustado a maximo nivel señal de entrada

2000z
14mhz
-----
ib9t
ii9t
ik0phy
iz3kgi
fuertes señales desde italia

m0njl

2114z
14mhz
rw1a
a71bx
propagacion abierta hacia oriente medio pero nadie en europa

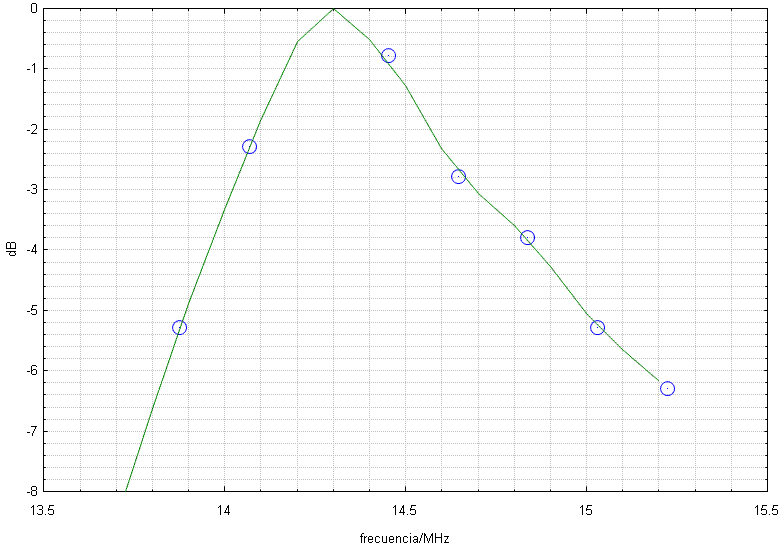

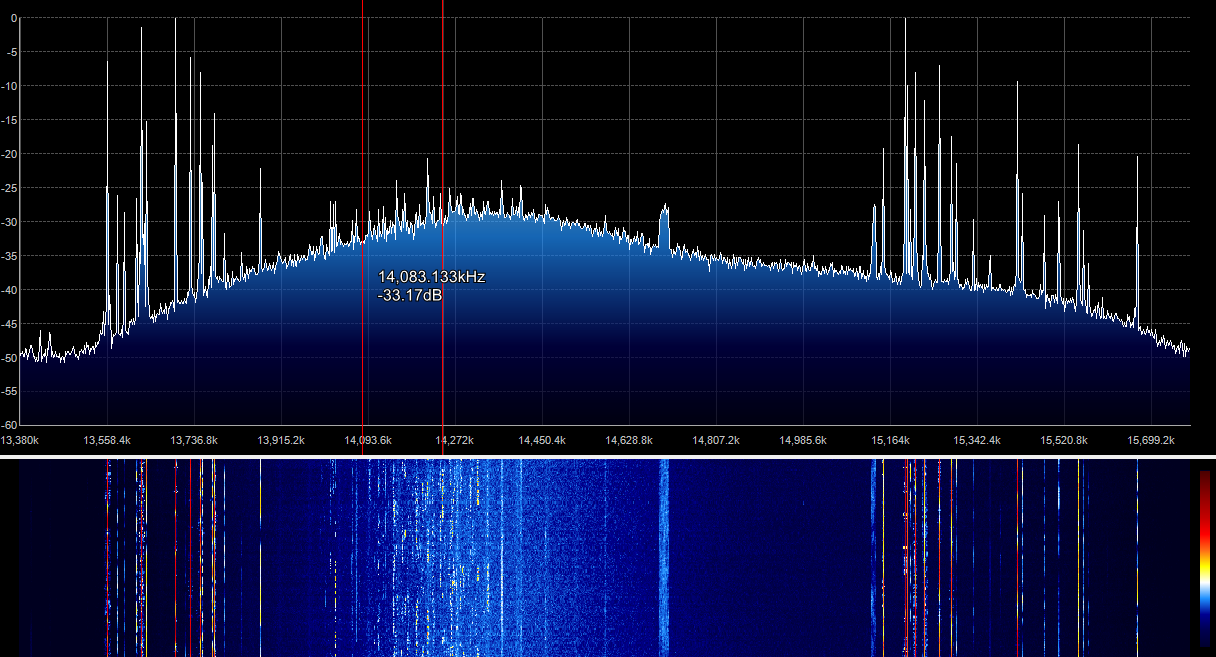

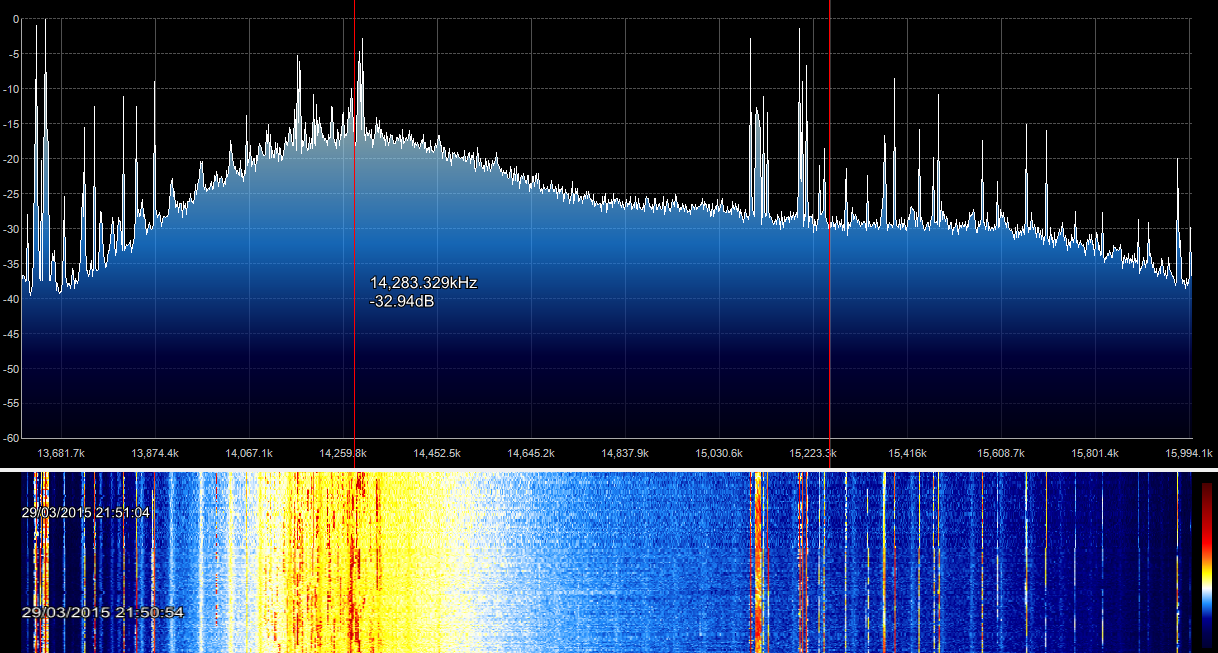

respuesta frecuencial antena-filtro
====================================================================================

utilizando el ruido de la banda como excitacion (atmosferico o industrial)
puede observarse la respuesta del circuito de antena y circuto adaptador sintonizado

las frecuencias de corte a 3dB son 14000 y 14700kHz, lo que da un Qcargado=20,

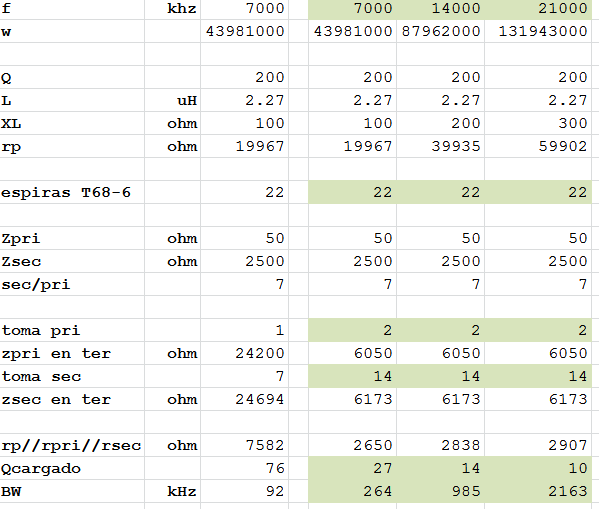

muy aproximado a la estimacion de 15 obtenida con la hoja de calculo.



observaciones
====================================================================================
rango  entrada adc limitado
necesario: reducir rango variacion de señales con atenuacion
selectiva de fuera de banda.  esto es discutible,
aunque beneficia al LNA entrada.

señales fuertes de entrada tapan tonos interferentes
generados por el propio receptor divgital

es necesario ajustar la ganancia lna para evitar la saturacion del ADC.
la saturacion del ADC produce una distorion en la señal de voz.

en condiciones de saturacion se observa como el filtro
cancelador NB actua. al redicir nivel de entrada, desaparce
la distorsion y el efecto del NB.

con antena interior, se usa ganancia maxima 45dB.
con antena exterior, la ganancia es cero o muy pequeña.

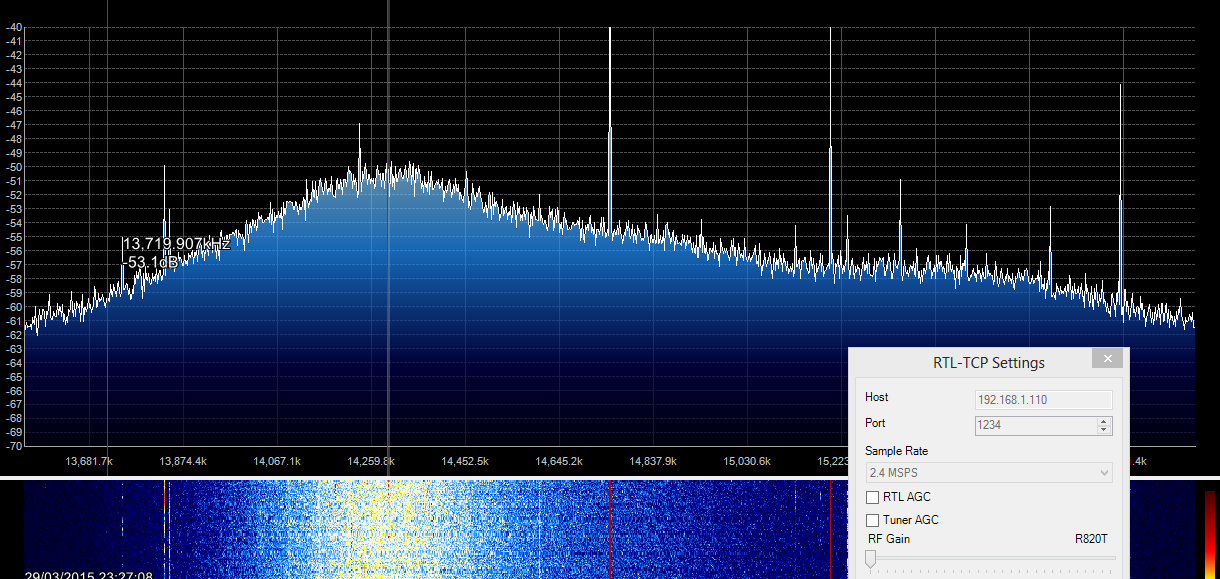

si se ajusta la frecuencia de muestreo a 2.4MHz
es posible observar el efecto de seleccion de frecuencia
del circuito adaptador de entrada de alto Q.

verificar si es iq o solo i.
verificar si los tres ajustes de ganancia eran automaticos,
variables o fijos segun selecion usuario..

barriendo la banda, se observa fuerte interferencia entre
4 y 8 MHZ de origen desconocido..


trabajos futuros
====================================================================================

analizar con nec angulo de salida..
casa 5 pisos 20metros
calle 20metros
casa 5 pisos 20metros

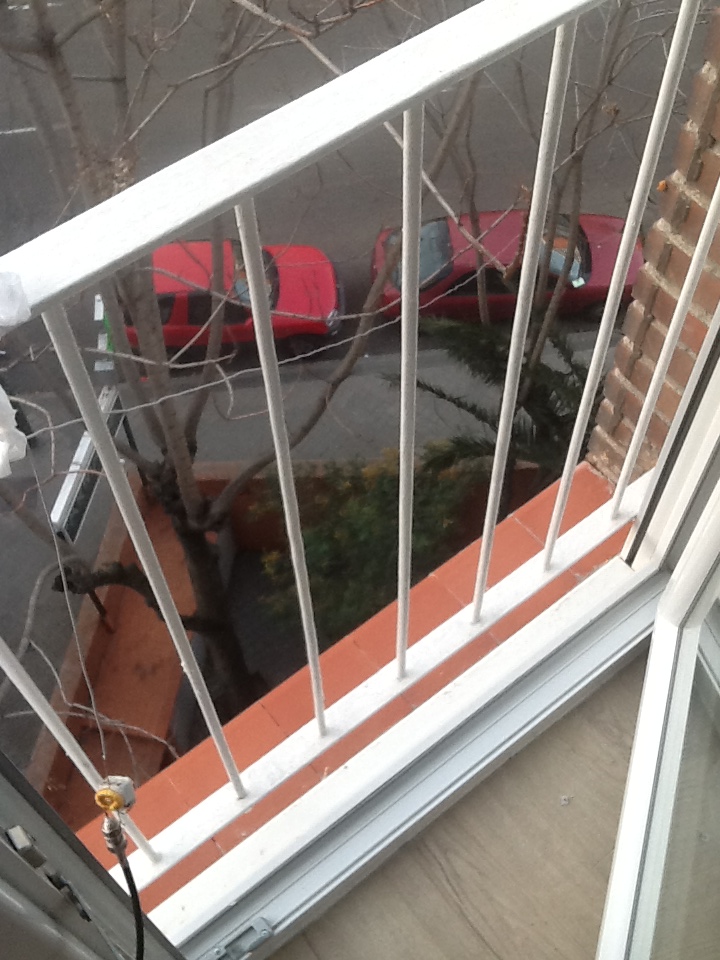

antena colgando 8 metros, 2 en horizontal

fuertes señales desde italia
nada de usa japn

ver orientacion en mapa
efecto parabola?

todo lo escuchado parece de salto simple


referencias
====================================================================================

http://superkuh.com/rtlsdr.html
http://blog.kf7lze.net/2012/09/14/round-up-of-rtlsdr-upconverter-choices/
https://github.com/mutability/rtl-sdr/

4/abril/2015
